Глава третья. Продолжение

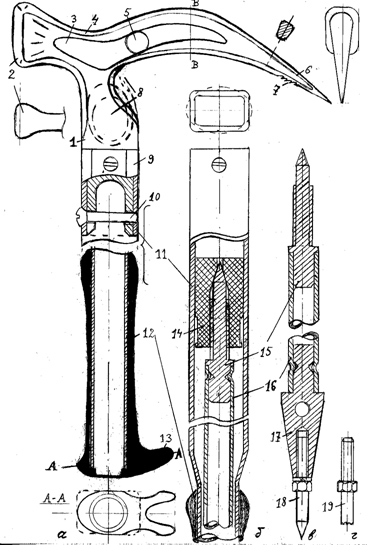

Рис 14. Айсбайль
Верхняя рукоятка айсбайля (рукоятка ледового молотка) не должна быть длинной, — общая длина рукоятки с бойком не должна превышать 350 — 400 мм. Этого вполне достаточно для эффективной работы. Дилетантское представление о том, что более длинная рукоятка позволяет работать ледолазу с “большей амплитудой”, на большем шаге зацепления, является неверным: шаг на зацеплении определяется не длиной рукоятки, а смещением кисти руки (если хват руки перемещается на 400 мм, то и лезвие молотка переместится на такую же величину, независимо от длины рукоятки айсбайля или молотка). За счет увеличения длины рукоятки можно чуть-чуть увеличить высоту зацепления на первом шаге, но вот дальше молотком или айсбайлем с длинной рукояткой будет очень тяжело работать: руки быстро устают в кистевых суставах. Единственным видимым преимуществом длинной рукоятки является несколько большая сила удара (за счет большего размаха), но это преимущество легко компенсируется путем более качественной центровки инструмента (что при укороченной рукоятке выполнить легче).
Перечислю кратко особенности конструкции на рис.1 и рис. 2 “сверху” вниз, опуская незначительные “тонкости”.
Головка 1 (рис.14,а) — выполнена из высокопрочной стали, кованая, с закалкой и отпуском (до HRC 43...45) должна быть снабжена бойком 2 скального молотка. Ударник бойка должен иметь увеличенную высоту порядка 35 мм и небольшую ширину (до 20 мм), не превышающую ширину рукоятки в наиболее толстой части. Вся головка должна быть скруглена без образования каких-либо внешних углов (за исключением острия и зубцов лезвия), — иначе на углах от ударов образуются заусенцы, повреждающие руки. Форма хвата 4 сверху — эргономичная (наподобие удобного хвата палочки для инвалидов). Возможно выполнение внутренних углублений 3 (симметрично с двух сторон). Необходимо отверстие 5 для троса-экстрактора, ледовое лезвие 6 с клиновидной формой на конце и зубчиками 6 (внутренние дополнительные линии на головке по рис.1а показывают условные границы скруглений внешних углов). Сбег головки к рукоятке должен быть снабжен выемкой 8 под указательный палец (возможно также широкое отверстие 8, обозначенной пунктиром, но такой вариант менее безопасен, т.к. не исключает травмы пальца при неудачном падении). Конечно, очень желательной является жестко сидящая пластмассовая накладка на головку в зоне хвата, с небольшой толщиной прочного пластика: головка айсбайля в мороз очень холодит руки даже через рукавицы. Если такой накладки нет, можно, конечно, ограничиться обмоткой из изоленты, бинта или лейкопластыря (в сильный мороз). Конечно, головку можно выполнить и из высокопрочного титанового сплава, но тогда из титана (более мягкого) надо будет сделать и трубу рукоятки. За счет этого айсбайль можно облегчить, но от этого он станет и менее массивным (несколько уменьшится импульс удара).
Соединение головки и рукоятки должно быть очень надежным и прочным. Его можно выполнить двумя винтами М8 (не менее) с небольшой расклепкой (исключающей возможность самопроизвольного отвинчивания), либо заклепками, либо развальцовкой обрезков трубы (в этом случае отверстие может быть использовано для крепления темляка). Соединение должно быть жестким и абсолютно неподвижным.
Рукоятка 9 — полая, тонкостенная, легкая труба (нержавеющая сталь, титан, Д16, ВТ95) со скругленными краями, прямоугольного или овального сечения с размерами (30 — 35) на (20 — 25) на (2 — 3) мм. Желательно, чтобы она была тоньше на конце — сбег к хвату руки — к ручке.
Ручка (хват для руки) 12 должна быть выполнена из прочной пластмассы - термопласта с удобной эргономичной формой хвата для двух положений (при использовании молотка как ледового, так и скального). Ручка должна иметь опорный выступ 13 для предохранения пальцев руки от упора в лед и круглый внутренний выступ для боковой опоры трубы 15 нижней секции. Ручка должна быть очень легкой (порядка 20 — 25 г), иначе молоток будет сложно правильно центрировать. Нижний отгиб ручки в сторону лезвия удобен только для инструментов ледолазов. Но для универсального инструмента он не подходит: использовать такой молоток как скальный будет неудобно, а предложенное сочленение с нижней секцией конструктивно выполнить сложно.
Нижняя секция айсбайля закреплена верхним концом посредством цанги 14 (с некруглым поперечным сечением под внутреннюю полость трубы рукоятки из полиамида - капролона В), в средней части — выступом круглого отверстия ручки 13 (возможна установка специальной втулки). В резьбу цанги 14 (М8 — М10) ввинчивается распорный конус 15 (сплав Д16, В95), конец-хвостовик которого запрессован в трубу 16 нижней секции. На нижнем конце эта секция несет наконечник 17 (сплав Д16, В95), снабженный рифлением для руки, отверстием (для подтяжки) и ввинчивающимся острием 18 (резьба М6 — М8, жесткая фиксация с тяжелой шайбой Гровера). Желательна установка твердосплавного острия с корончатой заточкой: рис. 14г (поз. 19) — такой вариант предохраняет от травмы острием собственного айсбайля. Для использования айсбайля в качестве молотка упруго посаженая цанга 14 загоняется внутрь, к головке, а нижняя секция вывинчивается и вынимается.

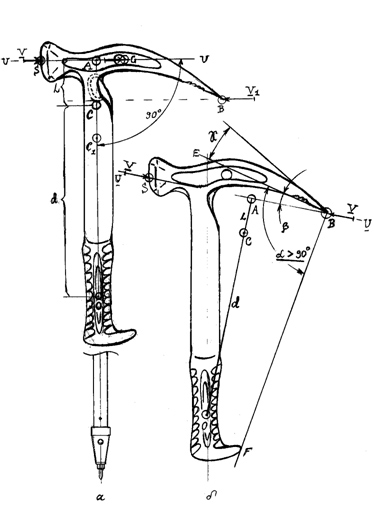

Рис. 15. Центровка айсбайля
Темляк должен предохранять айсбайль от случайного падения и обеспечивать дополнительную фиксацию молотка на руке (особенно при ледовой работе). Смещение темляка вдоль оси рукоятки не кажется обязательным. Традиционное крепление темляка за кольцо вокруг рукоятки тоже не кажется удачным, поскольку кольцо это приходится держать в руке, что не слишком удобно. Возможны иные крепления, например, за выступ ударника молотка (не обязательно кольцом, — можно применить петлю из тесьмы темляка). Для страховки на снегу использовать снежный якорь, или дополнительную оттяжку из репшнура от середины рукоятки айсбайля.
